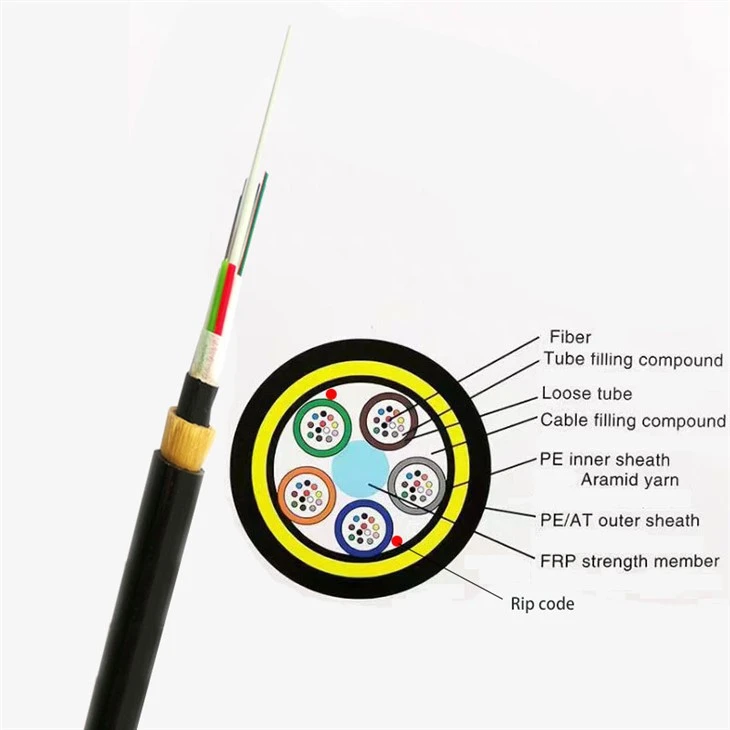

Long Span ADSS Kab fèt pou distribisyon kouran elektrik ak liy transmisyon atravè plis -gwo distans jiska 1700+ mèt. Konstwi ak gwo -modil aramid fil ak opsyon optimize PE/AT gaine eksteryè, li asire pèfòmans optik ki estab nan gwo -champ elektwomayetik vòltaj, zòn chaje glas lou, ak anviwònman van grav san baz fizik.
Avantaj teknik kle yo
Fòs mekanik ultra-long span:Enjenieri ak fil milti-aramid ki rive jwenn jiska 100kN RTS, kenbe estabilite estriktirèl atravè span ki depase 1700 mèt.
Voltage -Klas Pwoteksyon djenn:Espesyalman fòmile Anti-Suivi (AT) djenn kenbe tèt ak gwo fòs jaden elektrik (mwens pase oswa egal a 25kV potansyèl espas), elimine swiv ak ewozyon sifas tou pre kab kouran kouran.
Tout -Dielectric High-Sekirite Voltaj:Konplètman ki pa-estrikti metalik elimine entèferans endiktif epi li pèmèt enstalasyon liy cho- an sekirite sou pilon griy ki gen kouran.
Rezilyans chaj klimatik:Konpoze idrofob tib ki lach konbine avèk dlo -kasèt bloke bay dlo lonjitidinal sere ak pwoteksyon kont glas (-40 degre a +70 degre).
Aplikasyon Prensipal

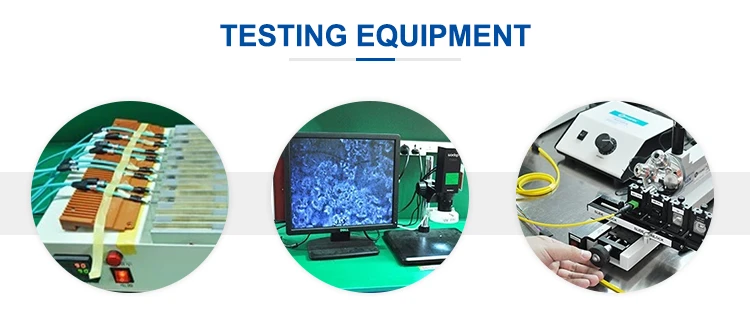

Jeni & Kalite Verifikasyon
Kontwòl materyèl bwit:100% fil aramid ki gen trase ak prim fib optik preform.
Tès mekanik ak anviwònman:Verifikasyon konplè -atenuasyon pakèt, tès chaj tansyon, tès rezistans kraze, ak sikilasyon tanperati (-40 degre rive +70 degre).
Tès Akseptasyon faktori (FAT):Rapò tès OTDR doub-ak enspeksyon paramèt fizik yo bay ak chak tanbou anvan livrezon.
Pèrsonalizasyon ak chèn ekipman
Konsepsyon espesifik tansyon aramid -, dyamèt ekstèn koutim, ak optimize estriktirèl.

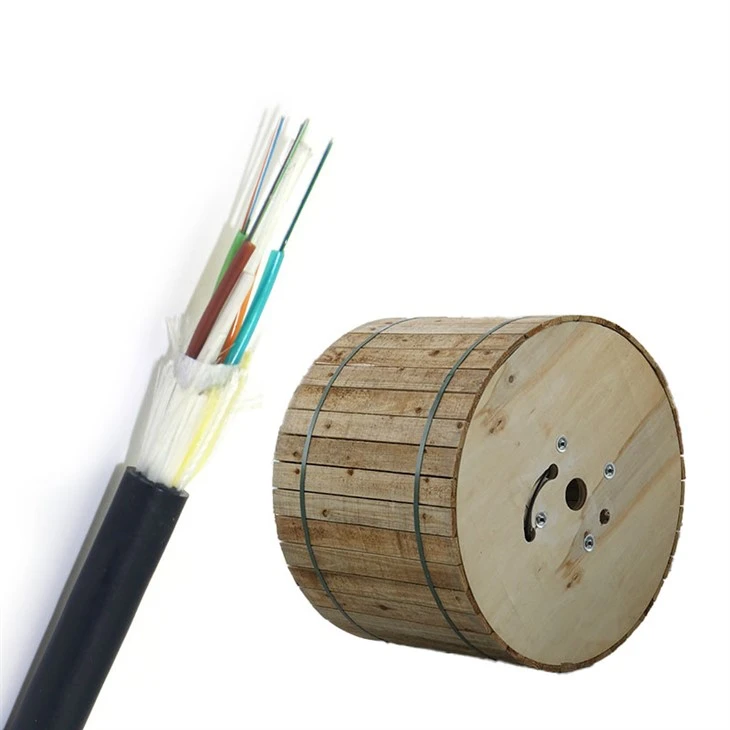

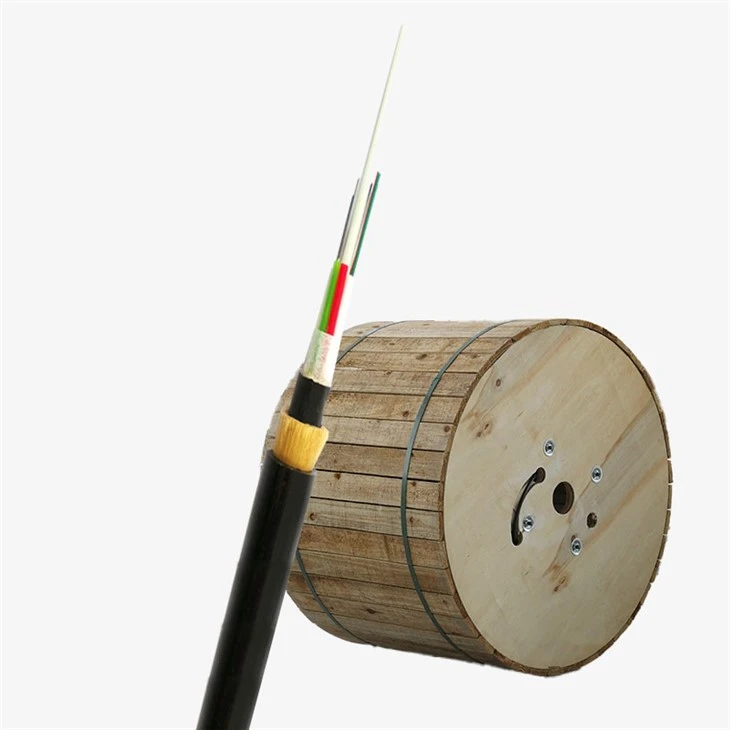

Tanbou an bwa fumigasyon oswa tanbou asye-bwa konpoze (1,000m - 4,000m/tanbou).
Koutim jakèt make, kodaj koulè, etikèt tanbou, ak dokiman ekspòtasyon (CO, Fòm E).
7-15 jou pou lòd estanda; pwodiksyon akselere pou pwojè antretyen sèvis piblik ijan.
Sipò teknik ak akizisyon
Sag & Kalkil tansyon:Simulation jeni gratis ki baze sou longè span, vitès van, epesè glas, ak wotè pilon.
Matching Materyèl Fitting:Ekipman koutim nan kranpon tansyon, seri sispansyon, amortiz vibrasyon, ak kranpon downlead pwepare a dyamèt ekstèn.
Gid Deplwaman:Dokimantasyon teknik pou-liy kouran ak sekirite minimòm reyon koube.
Atribi kle yo
|
Non mak |
Sheng Tang |
Nimewo Modèl |
ADSS |
|
Kalite |
Fib optik kab |
Kote orijin |
Guangdong, Lachin |
|
Kantite kondiktè |
Pi gran pase oswa egal a 10 | Nimewo Modèl | ADSS |
| Tib ki lach | PBT | Kantite C | Pi gran pase oswa egal a 10 |
| Kalite fib | Single mòd / multimode | Djenn | PE /AT |
| Konte fib | 2-288 | MOQ | 2000 mèt/mèt |
| Aplikasyon | Telekominikasyon, Ayeryen, Kannal | Port | GUANGZHOU |
| Kote orijin | Guangdong, Lachin (tè pwensipal) |
Anbalaj ak livrezon
| Detay anbalaj | Fason anbalaj ADSS fib optik kab la: tanbou an bwa oswa tanbou an fè an bwa 1000 m a 3000 m pou chak tanbou, oswa nenpòt gwosè longè jan kliyan yo mande yo. | Port of dispatch | GUANGZHOU,SHENZHEN |
| Vann inite yo | Atik sèl | Gwosè pake sèl | 20X25X10 cm |
| Single pwa brit | 2.000 kg | Egzanp anbalaj |  |
Tan plon
| Kantite (mèt) | 1 - 1000 | 1001 - 30000 | 30001 - 600000 | > 600000 |
| Tan plon (jou) | 3 | 10 | 15 | Pou negosye |
Opsyon personnalisation
| Opsyon | Min. lòd: | Frè pèsonalizasyon |
|
Logo Customized Jan yo mande yo |
1000 mèt | -- |
|
Anbalaj Customized Jan sa mande |
1000 mèt | -- |
|
Personnalisation grafik Jan sa mande |
1000 mèt | -- |
Deskripsyon Product
|
G.652 |
G.655 |
50/125μm |
62.5/125μm |
||
|
Atténuation (+20 degre) |
@850nm |
|
|
Mwens pase oswa egal a 3.0dB / km |
Mwens pase oswa egal a 3.0dB / km |
|
@1300nm |
|
|
Mwens pase oswa egal a 1.0 dB/km |
Mwens pase oswa egal a 1.0dB / km |
|
|
@1310nm |
Mwens pase oswa egal a 0.36dB/km |
Mwens pase oswa egal a 0.4dB/km |
|
|
|
|
@1550nm |
Mwens pase oswa egal a 0.22dB/km |
Mwens pase oswa egal a 0.23dB/km |
|
|
|
|
Bandwidth (Klas A) |
@850nm |
|
|
Pi gran pase oswa egal a 500MHz/km |
Pi gran pase oswa egal a 200MHz/km |
|
@1300nm |
|
|
Pi gran pase oswa egal a 1000MHz/km |
Pi gran pase oswa egal a 600MHz/km |
|
|
Ouverture nimerik |
|
|
0.2±0.015NA |
0.275±0.015NA |
|
|
Koupe kab -koupe longèdonn λcc |
Mwens pase oswa egal a 1260nm |
Mwens pase oswa egal a 1480nm |
|
|
|
FAQ
K: Ki jan pou m detèmine si pou m itilize HDPE oswa AT (Anti-Suivi) djenn?
A: HDPE rekòmande pou liy elektrik ak potansyèl espas anba a 12kV. Pou liy vòltaj segondè -(tipikman 110kV, 220kV, oswa pi wo) kote potansyèl espas depase 12kV, nan djenn deyò obligatwa pou anpeche swiv elektrik ak domaj djenn.
K: Ki paramèt ki nesesè pou jenere yon kalkil egzat sag-tansyon?
A: Nou mande pou distans egzak maksimòm span, nivo vòltaj liy, vitès van maksimòm lokal, epesè glas maksimòm, faktè sekirite sib, ak wotè atachman pilon.
K: Èske ou ka bay ekipman pyès ki nan konpitè liy poto matche ak kab ADSS la?
A: Wi. Nou bay seri tansyon konplètman konpatib, kranpon sispansyon, baton blende, amortisseurs anti-vibrasyon, ak parantèz depo kab ki matche ak dyamèt ekstèn egzak ak RTS nan kab ou a.
K: Ki longè maksimòm kontinyèl ki disponib pou chak tanbou pou optimize machandiz lanmè?
A: Kapasite tanbou estanda varye ant 2,000m ak 4,000m. Nou ka optimize longè tanbou selon limit veso (20GP/40HQ) pou diminye pri machandiz epi elimine episur jaden ki pa nesesè.
K: Ki jan kab la fè nan kondisyon ekstrèm van ak glas?
A: Se kab la estriktirèl Enjenieri pa ajiste kontni fil aramid ak dyamèt ekstèn pou satisfè kondisyon metewolojik lokal yo jiska 35m / s vitès van ak 20mm epesè glas radial.
K: Èske rapò tès yo bay anvan chajman?
A: Wi. Chak tanbou vini ak yon Rapò Tès Faktori ki gen ladan done atenuasyon 1310nm/1550nm, chèk jeyometri, rezilta tès tensil, ak mòso bwa tras OTDR.
